當談及現代工程學和地質學領域中最關鍵的測量技術時，滲壓計無疑是一項引人矚目的儀器。滲壓計作為一種孔隙力傳感器，專門用于測量巖土和土壤中的水分壓力以及滲透性。其在土木工程、地質勘探、環境監測等領域中的得到廣泛應用，為我們深入了解地下水流和巖土體的力學行為提供了不可或缺的數據支撐。
滲壓計工作原理及用途
振弦式滲壓計工作原理

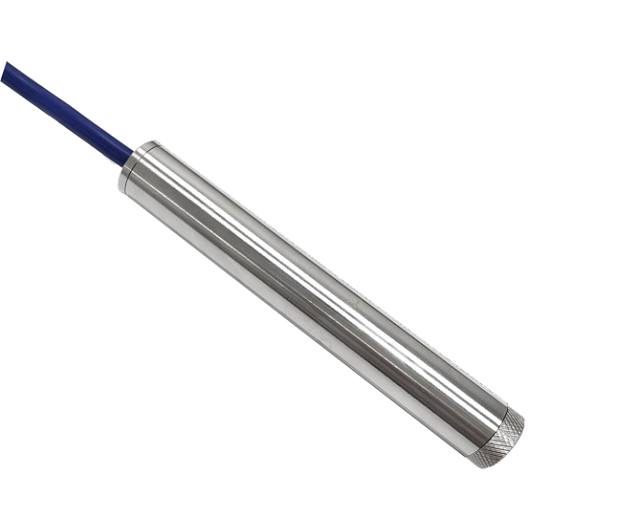

湖南派特智能科技有限公司研發的PTP-300-07振弦式滲壓計由膜片(受力彈性形變外殼)、細鋼弦、調節夾緊裝置、激勵和接收線圈等組成。鋼弦自振頻率與其張緊力的大小、材料、長度等有關，但振弦一經確定后，振弦的自振頻率就是一個確定值，振動頻率的變化量即對應受力的大小。
■振弦式滲壓計的高靈敏不銹鋼膜片,其上方還連接著振弦，在實際使用的時候,通過透水石過濾器把滲透壓力傳遞到膜片之上,由于膜片上滲透壓力的變化,就引起了振弦式滲壓計的移動,而這樣微小的位移量能夠使用振動的頻率與振弦的元件張力來測量,振弦式滲壓計的振動頻率的平方與膜片上的壓力是成正比的。通過讀數儀(采集器)，利用電磁線圈激勵鋼弦，測得鋼弦的頻率，頻率信號經電纜傳輸至讀數儀(采集器)，再經換算即可測出滲透壓力(孔隙水壓力)的大小。
■內置的智能電路可同時監測環境溫度，并對其溫度影響進行自動補償修正。
振弦式滲壓計的用途包括但不限于以下方面：
1.土壤水分監測：振弦式滲壓計可以用于測量土壤中的孔隙水壓力，從而幫助研究土壤中水分的分布、動態變化和水分運動過程。這對于農業灌溉、土壤保育、水資源管理等方面非常重要。
2.土壤力學研究：振弦式滲壓計可以用于研究土壤中水的壓力對土壤力學性質的影響。它對于土壤的穩定性評估和土木工程建筑基礎的設計具有重要意義。
3.水文學研究：在水文學領域，振弦式滲壓計可用于監測地下水位、土壤含水量和水文過程的研究，有助于了解水文循環、地下水補給和流域水文特性。
4.環境監測：振弦式滲壓計可用于監測地下水體和土壤中的水分變化，以評估環境中的水文條件和地下水的質量。
5.科學研究：振弦式滲壓計在地質學、土壤物理學、水文學等學科領域中廣泛應用，為科學研究提供重要的數據支持。
滲壓計安裝示意圖、滲壓計安裝埋設方法
在建結構物中的滲壓計安裝埋設，通常是采用挖坑埋設。混凝土結構物和土石結構物的埋設，根據埋設環境的不同，埋設方式有所不同：(參考下圖圖1)
混凝土結構物澆筑過程中埋設滲壓計時：
①當混凝土澆筑層達到滲壓計設計要求埋設高程時，在先澆注的混凝土塊層面上的測點處挖一個直徑20cm、深30cm的坑;
②在坑底部鋪填一層中細砂，將預備好(用透水土工布制成的沙包包裹)的滲壓計放坑內的中細砂中，再填滿飽和細沙，孔口加一蓋板(如圖)
③理順電纜，引向測站，測量初值，再澆筑混凝土。

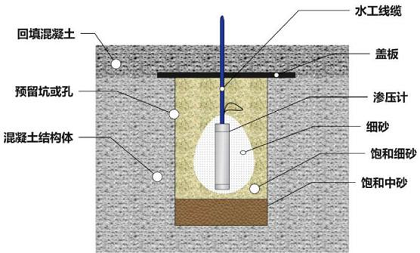

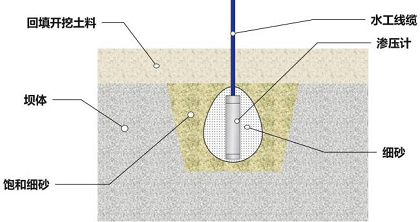

圖1在建混凝土結構物內安裝埋設示意圖? ? ? ? ? ? ? ? ? ? ? 圖2在建土石壩坑內埋設安裝示意圖
在土石結構物的埋設，可采用坑式埋設法：(參考上圖圖2)
①在壩內埋設時，當壩面填筑高程超出測點埋設高程約 0.3 米時，在測點位置挖坑，坑深約0.4 米，寬 0.5 米，在基礎底部填 20cm 厚的砂。
②將預備好(用透水土工布制成的沙包包裹)的滲壓計在坑內就地埋設 ，再覆蓋 20~30cm
的細砂，澆水使砂層飽和。然后采用薄層輔料、專門壓實的方法，回填原開挖料。
③埋設后的滲壓計，其上的填方安全覆蓋厚度應不小于1米。滲壓計的觀測電纜可沿壩面開挖溝槽敷設。電纜線之間應平行排列，呈 S
形向向引伸。用原填筑料分層回填，并分層夯實，回填壓實密度和含水量應與壩體設計一致。一般情況下，電纜的回填土在 120cm
以內時，用人工或輕型機械進行壓實，填土厚達 120~200cm時，用靜碾壓實，填土超過 200cm
以上時，再進行正常碾壓施工。滲壓計的觀測電纜可沿壩面開挖溝槽敷設。
除了以上的混凝土結構物、土石結構物埋設，其他的可以咨詢湖南傳感器廠家派特智能客服獲得!
滲壓計計算公式
式中：
K — 滲壓計的標準系數，單位為 kPa/kHz2(由我司所附卡片給出);
F — 滲壓計當前頻率(實時測量值)，單位為 kHz;
F0 — 滲壓計初始頻率，單位為 kHz;
b — 滲壓計的溫度修正系數，單位為kPa/℃
T — 溫度的實時測量值，單位為℃;
T0 — 溫度的基準值，單位為℃;
初始值 (基準值) F0 在初裝后連續三次以上穩定的平均值可定為基準值

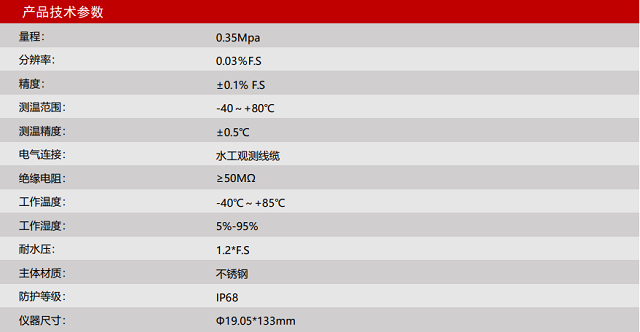

滲壓計廠家產品描述、價格
產品特點：
智能芯片，智能識別與診斷 低功耗設計，可持續穩定工作 進口鋼弦，耐受性強 高端不銹鋼外殼，防護能力強。
滲壓計價格可點擊我司官網右側技術支持或撥打電話進行聯系，隨后會有相關人員跟您進行溝通!
滲壓計的發展趨勢：
1.微型化和集成化：智能化的滲壓計可能會變得更小巧和輕便更趨向于MEMS技術的拓展，便于植入土壤和巖土體中。此外，滲壓計與其他傳感器的集成，例如濕度、振動傳感器等，將提供更多綜合信息，進一步增強監測效果。
2.高精度和高靈敏度：技術的發展將使?jié)B壓計能夠?qū)崿F(xiàn)更高的精度和靈敏度。這將使得滲壓計在更復雜的地質條件下，如高滲透性土層或高壓力環境中，也能夠可靠地進行測量。
3.多參數監測：除了傳統的水壓力和水位監測，未來的滲壓計可能還能夠監測其他參數，如土壤pH值、土壤離子濃度等，從而提供更全面的土壤信息。
4.應用拓展：滲壓計的應用領域?qū)⑦M(jìn)一步拓展。例如，在生態學領域，滲壓計可以用于監測濕地的水位和水分狀況，從而有助于生態系統的保護和恢復。在農業領域，滲壓計可以用于精準灌溉，提高水資源利用效率。
總體而言，未來滲壓計技術的發展將朝著更智能、高精度、多參數、集成化和便攜化的方向前進。隨著這些技術的不斷突破和應用，滲壓計將在科學研究和工程實踐中發揮更重要、更廣泛的作用，為我們更深入地了解地下水文和巖土力學提供強有力的支持。
湖南派特智能科技有限公司精耕傳感領域15年，我們力爭為我國實現監測土壤污染和地下水質量、空氣質量改善以及推動可持續水資源管理做出應有貢獻!詳情咨詢的可點擊我司官網或撥打聯系熱線：400-0131-799
